CLLa系列船用立式离心泵

CLLa系列船用立式离心泵

概述

CLLa系列船用立式离心泵可用作船用舱底泵、压载泵、消防泵、冷却泵等输送海水、淡水、污水和其他无腐蚀性的液体。介质温度不高于75℃。

当被输送介质中含有较多泥沙时，可通过泵所配置的旋液分离器对介质进行分离，使净化液体进入密封腔而污液被输至泵吸入腔。

如果用户需在泵组中配置旋流分离器，可在订货合同中注明。

型号示例和说明

示例125CLLa1-13A
说明125-泵的吸入口直径，mm
CLLa-船用立式离心泵
1一注脚，表示泵驱动电机的频率为60Hz．
13-泵比转数十分之一的近似值
A-泵叶轮直径被切割的符号

泵的性能参数

当驱动电机的频率为50Hz时，性能参数示于表l；当驱动电机的频率为60Hz时，性能参数示于表2。
表1

型号	电压380伏频率50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
50CLLa-6	12.5	20	2900	2.8	1.2	1.5
50CLLa-6A	10	17	2900	2.8	0.83	1.1
50CLLa-4	12.5	32	2900	2.8	2	3	157
50CLLa-4A	10	28	2900	2.8	1.45	2.2	148
50CLLa-3	12.5	50	2900	2.8	3.6	5.5
50CLLa-3A	10	45	2900	2.8	2.7	4
65CLLa-5	25	20	1450	2.8	2	3
65CLLa-5A	23	17	1450	2.8	1.6	2.2
65CLLa-6	25	32	2900	2.8	3.4	5.5	250
65CLLa-6A	23	28	2900	2.8	2.7	4	230
65CLLa-4	25	50	2900	2.8	6.1	11
65CLLa-4A	23	45	2900	2.8	5.2	7.5
65CLLa-3	25	80	2900	4	10.9	15	361
65CLLa-3A	21	70	2900	4	8	11	353
80CLLa-9	50	32	2900	3	6.25	7.5	255
80CLLa-9A	46	28	2900	3	5.2	7.5	255
80CLLa-6	50	50	2900	3	9.9	15	330
80CLLa-6A	45	42	2900	3	7.5	11	322
80CLLa-4	50	80	2900	4.2	18.8	22	440

续上表

型号	电压380伏频率50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
80CLLa-4A	45	70	2900	4.2	14.8	18.5	427
100CLLa-12	100	32	2900	4	11.6	15	320
100CLLa-12A	90	28	2900	4	9.2	11	312
100CLLa-9	100	50	2900	4	19.6	22
100CLLa-9A	90	45	2900	4	16.2	18.5
100CLLa-9B	83	35	2900	4	10.7	15
100CLLa-6	100	80	2900	4	31	37
100CLLa-6A	90	75	2900	4	27	30
100CLLa-6	50	20	1450	2.8	3.9	5.5
100CLLa-6A	45	17	1450	2.8	3.1	4
125CLLa-8.5	100	20	1450	3.2	7.3	11	396
125CLLa-8.5A	90	16	1450	3.2	5.3	7.5	355
125CLLa-17	160	32	2900	5.7	18	22	400
125CLLa-17A	150	28	2900	5.7	15	18.5	387
125CLLa-8	160	80	2900	5.5	46	55
125CLLa-8A	150	70	2900	5.5	38	45
125CLLa-8B	140	60	2900	5.5	31	37
125CLLa-13	200	50	2900	6	34	45	610
125CLLa-13A	180	45	2900	6	28	37	600
125CLLa-13B	150	41	2900	6	22	30	600
150CLLa-12	160	20	1450	2.8	10.9	15	470
150CLLa-12A	150	17	1450	2.8	8.8	11	450
150CLLa-6	160	50	1450	4.5	30.7	37
150CLLa-6A	150	45	1450	4.5	26	30
150CLLa-13	200	20	1450	3	13.3	18.5	485
150CLLa-13A	190	17	1450	3	11.3	15	400
150CLLa-9	200	32	1450	3.5	23	30
150CLLa-9A	190	28	1450	3.5	19	22
200CLLa-16	300	20	1450	4	20.5	30	644
200CLLa-16A	280	18	1450	4	17.4	22	604

续上表

型号	电压380伏频率50Hz
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
200CLLa-11	300	30	1450	4	30.7	37
200CLLa-11A	280	27	1450	4	26	30
200CLLa-8	300	50	1450	3.5	53	75
200CLLa-8A	280	46	1450	3.5	46	55
200CLLa-6	300	70	1450	3	74	90
200CLLa-6A	280	65	1450	3	64.5	75
200CLLa-18	400	20	1450	4.5	27.3	30	669
200CLLa-18A	360	18	1450	4.5	22.3	30	669
200CLLa-13	400	32	1450	4	43	55
200CLLa-13A	360	28	1450	4	34	45
200CLLa-9	400	50	1450	4	69	90
200CLLa-9A	360	46	1450	4	58	75
250CLLa-21	500	20	1450	4	33.5	37
250CLLa-21A	460	17	1450	4	26.6	37
250CLLa-15	500	32	1450	4	55	75
250CLLa-15A	460	28	1450	4	44.5	55
250CLLa-16	600	20	1450	4.5	40.5	55
250CLLa-16A	560	17	1450	4.5	32.5	37
300CLLa-11	600	30	1450	4.5	61.5	75
300CLLa-11A	560	25	1450	4.5	49	55
300CLLa-12	700	32	1450	4.5	74.5	90
300CLLa-12A	680	29	1450	4.5	67	75
350CLLa-19	850	20	1450	4.5	58.5	75
350CLLa-19A	620	20.5	1450	4.5	44.3	55
350CLLa-22	850	15	980	5.5	42.3	55

表2

型号	电压440伏频率60H
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
50CLLa1-6	15	28.8	3480	3.9	2.1	3
50CLLa1-6A	12	24.5	3480	3.9	1.43	3
50CLLa1-4	15	46	3480	3.9	3.5	5.5
50CLLa1-4A	12	40	3480	3.9	2.5	4
50CLLa1-3	15	72	3480	3.9	6.3	7.5
50CLLa1-3A	12	64.8	3480	3.9	4.7	5.5
65CLLa1-5	30	28.8	1740	3.9	3.5	5.5
65CLLa1-5A	27.6	24.5	1740	3.9	2.76	4
65CLLa1-6	30	46	3480	3.9	5.9	7.5
65CLLa1-6A	27.6	40	3480	3.9	4.7	5.5
65CLLa1-4	30	72	3480	3.9	10.6	15
65CLLa1-4A	27.6	64.8	3480	3.9	9.0	11
65CLLa1-3	30	115	3480	5.6	18.8	22
65CLLa1-3A	25	100	3480	5.6	13.8	18.5
80CLLa1-9	60	46	3480	4.2	10.8	15
80CLLa1-9A	55.2	40	3480	4.2	9.0	11
80CLLa1-6	60	72	3480	4.2	17.1	22
80CLLa1-6A	54	60.5	3480	4.5	13	18.5
80CLLa1-4	60	115	3480	5.9	32.5	37
80CLLa1-4A	54	100	3480	5.9	25.6	30
100CLLa1-12	120	46	3480	5.6	20	30
100CLLa1-12A	108	40	3480	5.6	16	22
100CLLa1-9	120	72	3480	5.6	33.6	37
100CLLa1-9A	108	64.8	3480	5.6	28	37
100CLLa1-9B	100	50	3480	5.6	18.5	22
100CLLa1-6	120	115.2	3480	5.6	53.8	75
100CLLa1-6A	108	108	3480	5.6	46.7	55
100CLLa1-6	60	28.8	1740	3.9	6.7	11
100CLLa1-6A	54	24.5	1740	3.9	5.4	7.5
125CLLa1-8.5	120	28.8	1740	4.5	12.6	15

表2

型号	电压440伏频率60H
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
125CLLa1-8.5A	108	23	1740	4.5	9.2	11
125CLLa1-17A	192	46	3480	8	31	37
125CLLa1-17A	180	40	3480	8	25.9	30
125CLLa1-8	192	115.2	3480	7.7	79.5	90
125CLLa1-8A	180	100.8	3480	7.7	65.7	75
125CLLa1-8B	168	86	3480	7.7	53.6	75
125CLLa1-13	240	72	3480	8.4	59	75
125CLLa1-13A	216	64.8	3480	8.4	48.5	55
125CLLa1-13B	180	59	3480	8.4	38	45
150CLLa1-12	192	28.8	1740	3.9	18.8	22
150CLLa1-12A	180	24.5	1740	3.9	15.2	18.5
150CLLa1-6	192	72	1740	8.4	53	75
150CLLa1-6A	180	64.8	1740	8.4	44.8	55
150CLLa1-13	240	28.8	1740	4.2	23	30
150CLLa1-13A	228	24.5	1740	4.2	19.5	22
150CLLa1-9	240	46	1740	4.9	39.7	45
150CLLa1-9A	228	40	1740	4.9	33	37
200CLLa1-16	360	28.8	1740	5.6	35.4	45
200CLLa1-16A	336	25.8	1740	5.6	30	37
200CLLa1-11	360	43.2	1740	5.9	53	75
200CLLa1-11A	336	38.8	1740	5.9	44.9	55
200CLLa1-8	360	72	1740	4.9	92	110
200CLLa1-8A	336	66	1740	4.9	79.5	90
200CLLa1-6	360	100	1740	4.2	128	150
200CLLa1-6A	336	93	1740	4.2	112	132
200CLLa1-18	480	28.8	1740	6.3	47.2	55
200CLLa1-18A	432	25.8	1740	6.3	38.5	45
200CLLa1-13	480	46	1740	5.6	74.2	90
200CLLa1-13A	432	40	1740	5.6	58	75
200CLLa1-9	480	72	1740	5.6	119	132

表2

型号	电压440伏频率60H
	泵的主要性能参数
	流量 m³/h	扬程 m	转速 r/min	汽蚀余量 m	轴功率 kW	配用功率 kW	单泵重量 Kg
200CLLa1-9A	432	66	1740	5.6	100.2	110
250CLLa1-21	600	28.8	1740	5.6	58	75
250CLLa1-21A	552	25.8	1740	5.6	46	55
250CLLa1-15	600	46	1740	5.6	95	110
250CLLa1-15A	552	40	1740	5.6	77	90
250CLLa1-16	720	28.8	1740	6.3	70	90
250CLLa1-16A	672	25.8	1740	6.3	56.2	75
300CLLa1-11	720	43	1740	6.3	106.3	132
300CLLa1-11A	672	36	1740	6.3	84.7	110
300CLLa1-12	840	46	1740	6.3	128.4	150
300CLLa1-12A	816	41.7	1740	6.3	115.8	132
350CLLa1-19	1020	28.8	1740	6.3	101.3	110
350CLLa1-19A	744	29.8	1740	6.3	76.6	90
350CLLa1-22	1020	21.6	1176	7.7	73.1	90

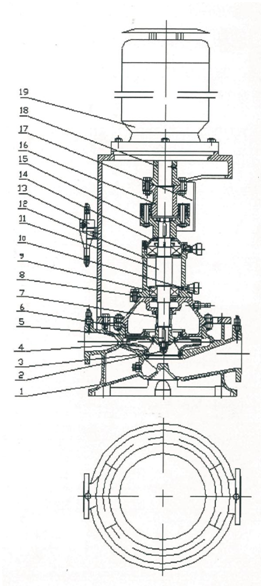

CLLa泵型结构

1.泵体 2.叶轮螺母 3.密封环 4.叶轮 5.键 6.泵盖 7.机械密封 8.油封 9.轴承 10.旋盖式油杯 11.轴 12.轴承体 13.旋液分离器 14.压盖 15.泵联轴器 16.中间联轴器 17.护罩 18.电机连接法兰 19.电机
