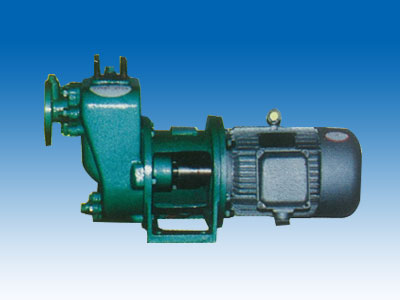

CBZ系列船用卧式直联自吸式离心泵
概述
CBZ系列船用卧式直联自吸离心泵可用作船舶压载泵、舱底泵、冷却泵和消防泵。输送温度不高于70℃的海水、淡水及其它无腐蚀性的液体。
CBZ系列船用卧式直联自吸离心泵不仅具有自吸能力，而且由于在泵与驱动电机之间具有直联结构，因此其机组长度尺寸较短。
型号示例和说明
示例32CB2-5
说明32-吸入口直径，mm
CBZ-船用卧式直联自吸离心泵
5-比转数十分之一的近似值
泵的性能参数
如果电压为380伏，频率为50Hz，其性能参数见表1；当电压为440伏，频率为60Hz时，其性能参数见表2。
表1
| 型号 | 电压380伏 频率50 | ||||||
|---|---|---|---|---|---|---|---|
| 泵的主要性能参数 | |||||||
| 流量 m³/h | 扬程 m | 转速 r/min | 汽蚀余 m | 轴功 kW | 配用功 kW | 单泵重 Kg | |
| 32CBZ-5 | 8 | 20 | 2900 | 3.3 | 1.1 | 1.5 | |
| 32CBZ-4 | 8 | 30 | 2900 | 3.3 | 1.56 | 2.2 | |
| 32CBZ-3 | 8 | 40 | 2900 | 3.3 | 2.56 | 4 | |
| 40CBZ-6 | 12 | 20 | 2900 | 3.6 | 1.4 | 2.2 | |
| 40CBZ-5 | 12 | 30 | 2900 | 3.6 | 2 | 3 | |
| 40CBZ-4 | 12 | 42 | 2900 | 3.6 | 3 | 4 | |
| 40CBZ-4A | 10 | 37 | 2900 | 3.6 | 2.2 | 3 | |
| 50CBZ-3 | 21 | 20 | 2900 | 3.6 | 2.1 | 3 | |
| 50CBZ-6 | 21 | 30 | 2900 | 3.6 | 3.1 | 4 | |
| 50CBZ-5 | 21 | 40 | 2900 | 3.6 | 4.5 | 5.5 | |
| 65CBZ-11 | 35 | 20 | 2900 | 3.6 | 3.15 | 4 | |
| 65CBZ-8 | 35 | 30 | 2900 | 3.6 | 4.5 | 5.5 | |
| 65CBZ-6 | 35 | 40 | 2900 | 3.6 | 6.7 | 11 | |
| 65CBZ-6A | 30 | 37 | 2900 | 3.6 | 5.4 | 7.5 | |
| 65CBZ-5 | 35 | 60 | 2900 | 4 | 10.1 | 15 | |
| 65CBZ-5A | 30 | 50 | 2900 | 4 | 7.3 | 11 | |
| 80CBZ-14 | 60 | 20 | 2900 | 4 | 5.2 | 7.5 | |
| 80CBZ-11 | 60 | 30 | 2900 | 4 | 7.6 | 11 | |
| 80CBZ-8 | 60 | 40 | 2900 | 4.5 | 11.1 | 15 | |
| 80CBZ-8A | 50 | 35 | 2900 | 4.5 | 8.2 | 11 | |
| 100CBZ-18 | 100 | 20 | 2900 | 5 | 8.5 | 11 | |
| 100CBZ-14 | 100 | 20 | 2900 | 5 | 11.9 | 15 | |
| 100CBZ-14A | 90 | 25 | 2900 | 5 | 9.3 | 11 | |
| 型号 | 电压380伏 频率50 | ||||||
|---|---|---|---|---|---|---|---|
| 泵的主要性能参数 | |||||||
| 流量 m³/h | 扬程 m | 转速 r/min | 汽蚀余 m | 轴功 kW | 配用功 kW | 单泵重 Kg | |
| 32CBZ1-5 | 9.6 | 28.8 | 3480 | 4.6 | 1.88 | 2.2 | |
| 32CBZ1-4 | 9.6 | 43.2 | 3480 | 4.6 | 2.68 | 3 | |
| 32CBZ1-3 | 9.6 | 57.6 | 3480 | 4.6 | 4.41 | 5.5 | |
| 40CBZ1-6 | 14.4 | 28.8 | 3480 | 5 | 2.44 | 3 | |
| 40CBZ1-5 | 14.4 | 43.2 | 3480 | 5 | 3.58 | 4 | |
| 40CBZ1-4 | 14.4 | 60 | 3480 | 5 | 4.98 | 5.5 | |
| 40CBZ1-4A | 12 | 53 | 3480 | 5 | 3.84 | 5.5 | |
| 50CBZ1-3 | 25 | 28.8 | 3480 | 5 | 3.59 | 4 | |
| 50CBZ1-6 | 25 | 43.2 | 3480 | 5 | 5.38 | 7.5 | |
| 50CBZ1-5 | 25 | 57.6 | 3480 | 5 | 7.74 | 11 | |
| 65CBZ1-11 | 42 | 28.8 | 3480 | 5 | 5.44 | 7.5 | |
| 65CBZ1-8 | 42 | 43.2 | 3480 | 5 | 7.77 | 11 | |
| 65CBZ1-6 | 42 | 57.6 | 3480 | 5 | 11.6 | 15 | |
| 65CBZ1-6A | 36 | 53 | 3480 | 5 | 9.37 | 11 | |
| 65CBZ1-5 | 42 | 86 | 3480 | 5.6 | 17.45 | 22 | |
| 65CBZ1-5A | 36 | 72 | 3480 | 5.6 | 12.7 | 15 | |
| 80CBZ1-14 | 72 | 28.8 | 3450 | 7 | 9.03 | 11 | |
